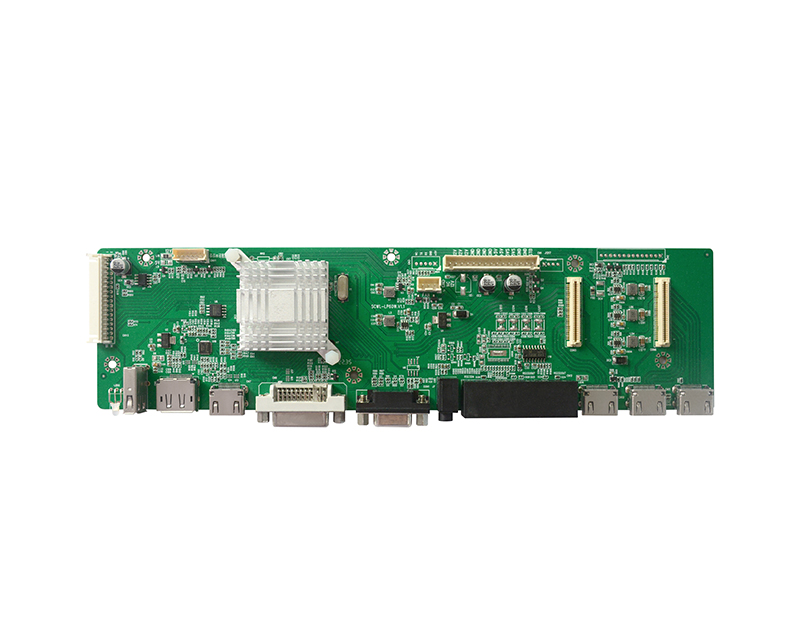

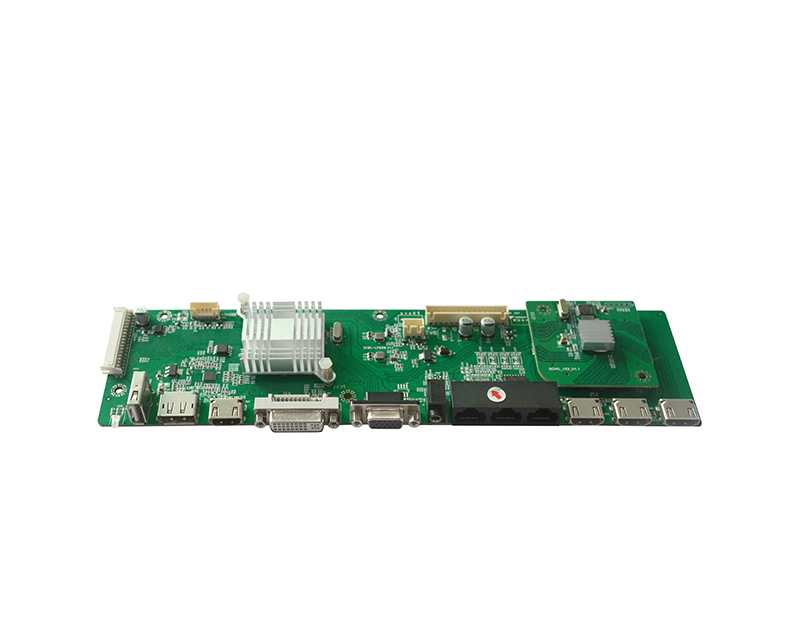

LP60W 4K环通多功能拼接板

全工业设计,用料考究,采用TV市场上成熟稳定的元器件材料,保证产品稳定性;

采用 12V 5V分离供电设计,避免电磁干扰导致的产品不稳定;

添加防静电、防浪涌等保护措施,保护板卡以及连接设备的安全性;

采用No OS系统方案,无计算机病毒感染风险;

产品概述

LP60W是一款专业用于拼接行业的拼接驱动板卡,其自带拼接功能能够满足绝大多数拼接现场的需求,其可以驱动目前市场绝大多数的HD拼接大屏,本产品具有可靠性高、功能丰富、操作简单的优势,从而为客户提供一个稳定可靠的拼接解决方案。 LP60W自带环通功能,最大支持4K60Hz信号环通,稳定级联在32级以上,极大的满足了受限场地的客户需求,其稳定环出的特性适合客户在绝大多数的拼接环通的效果需求。

产品特点

全工业设计,用料考究,采用TV市场上成熟稳定的元器件材料,保证产品稳定性;

采用 12V 5V分离供电设计,避免电磁干扰导致的产品不稳定;

添加防静电、防浪涌等保护措施,保护板卡以及连接设备的安全性;

采用No OS系统方案,无计算机病毒感染风险;

采用No OS系统方案,启动速度快,能够快速的进入开机画面;

稳定环通级联32级及以上,环通信号最大分辨率4096x2160@60Hz;

采用市场主流Mstar TV芯片方案,该方案广泛的应用与国内外市场;

采用Mstar自主研发的ACE-6UC图像处理,为客户带来更加饱满艳丽的图像效果;

采用10位的数字图像处理技术,支持3D降噪,自带高达12BIT的gamma处理功能;

兼容市场主流的拼接协议,方便操作控制;

支持USB上电升级,能够方便客户即使的更新最新的客户软件;

支持RS232多样连接控制,方便客户现场布线;

支持红外遥控控制,能够满足客户仅用遥控进行拼接控制;

搭载物联网模块,轻松实现设备远程运维

应用场景

产品参数

输入信号 DP/HDMIX2/DVI/VGA/AV/USB(非拼接信号)
输入分辨率 4K60、4K30、1080P及以下信号①
输出信号 LVDS 、HDMI Out x2
LVDS输出分辨率 1920x1080@60HZ
控制软件 Windows 控制软件
电源 12V +5V+5Vs+STB
功耗 <10W
工作温度 -10℃-65℃
工作湿度 5-95%
板卡规格 标准工控板卡
串行控制接口 RS-232,RJ45接口形式
波特率 9600 bps
控制方式 红外/RS232
工作时间 7×24小时
