70-100M HDMI HDBaseT 单网线延长器

铝制外壳,体积小,轻薄设计,比铁壳美观,抗干扰能力强;壁挂式更方便

支持HDBaseT标准协议

分辨率为1080P@60HZ使用 CAT6电缆可传输120米,4K@30Hz 时 100米

视频分辨率最高达3840*2160@30Hz

支持RS232串口数据透传,支持CEC.

支持POC单边供电,只需要给发送端或接收端供电即可

支持红外(20-60Khz)信号双向传回控制

产品概述

本产品是通过CAT6以上规格的单根网线将HDMI 4K音视频信号高清无压缩传输至100米,在为用户降低成本的同时保证信号的稳定。本产品支持双向红外信号回传,RS232串口数据透传和POC单边供电,POC是指接收端RX或 发射端TX任意一端供电即可使整套延 长器正常工作。延长器透传EDID,HDCP功能极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式,广泛应用于高清会议系统,高清影视拍摄,高清教学系统,高清数字广告等的音视频传输。

产品特点

铝制外壳,体积小,轻薄设计,比铁壳美观,抗干扰能力强;壁挂式更方便

支持HDBaseT标准协议

分辨率为1080P@60HZ使用 CAT6电缆可传输120米,4K@30Hz 时 100米

视频分辨率最高达3840*2160@30Hz

支持RS232串口数据透传,支持CEC.

支持POC单边供电,只需要给发送端或接收端供电即可

支持红外(20-60Khz)信号双向传回控制

HDMI 1.4和HDCP 1.4标准

支持EDID、HDCP透传,提高兼容性,匹配信号源和显示设备

内置自动调节系统,使图像平滑、清晰、稳定

内置ESD静电保护电路,安装简单,即插即用

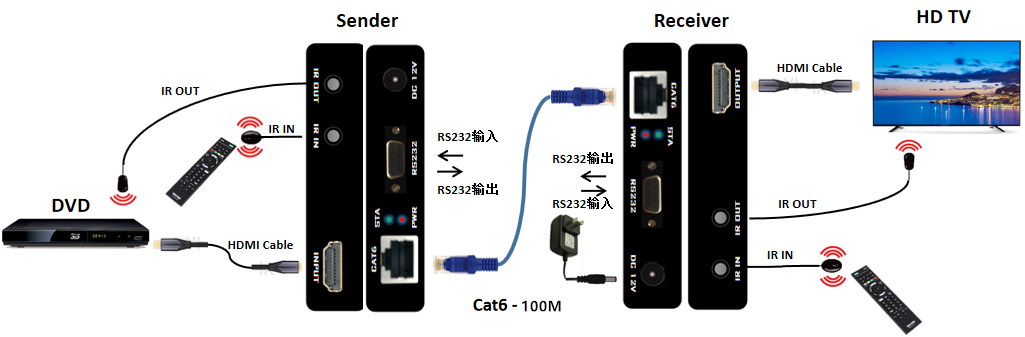

应用场景

产品参数

视频
支持协议 HDMI 1.4; HDCP 1.4
HDMI像素带宽 225MHz,全数字
HDMI接口带宽 总带宽10.2Gbps
最大支持分辨率 3840X2160@30Hz 及向下兼容
视频接口 HDMI-A 接口
HDMI接口阻抗 100Ω
建议HDMI线使用长度 小于5米,在1920X1080@60Hz时
红外
红外接口 标准3.5MM红外接口
红外频率 标配20-60KHz
信号类型 数字信号
红外传输方向 双向传输
RS232
接口 DB9
信号方向 双向透传
波特率 自适应,最高115200bps
数据位 8位
HDBaseT
网线接口 标准RJ45接口(568B)
建议网线最大传输距离 使用纯铜6类网线120米-1080P@60hz ; 100米-4K@30HZ
其他
电源 电源适配器:DC 12V/2A
最大功耗 MAX 8W
工作温度 -5℃ ~ +70℃
工作湿度 5% ~ 90%
主机尺寸 100*97.5*18.6mm
保修期 1年免费保修
